Une liaison informatique filaire cuivre est constituée d'un câbles 4 paires et de 2 prises RJ45.

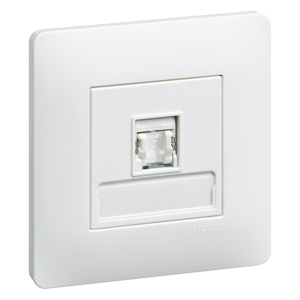

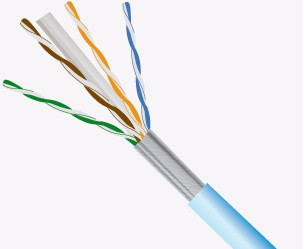

| Prise RJ45 Femelle murale | Câbles 4 paires | Noyau RJ45 femelle | RJ45 mâle | 2 types de câblages(en Europe on utilise le schéma T568B) |
 |
 |
 |
 |
 |

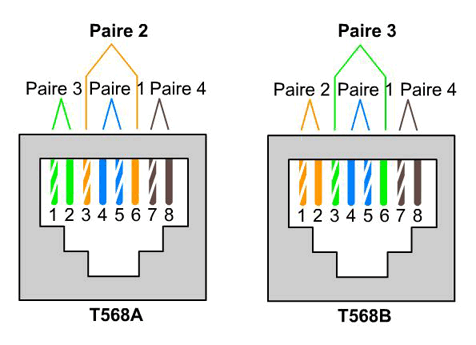

Si on suit la normalisation on applique un schéma précis sur l'utilisation des fils(voir schéma des types de câblage):
Réseaux Ethernet: paires 2 et 3
Téléphone: paires 1
TV: paires 4(pavillon)

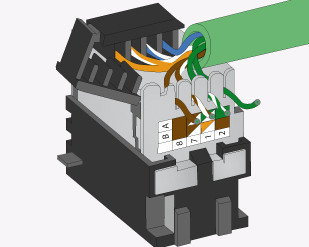

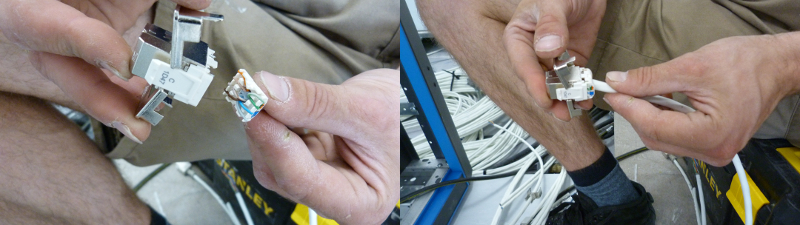

Le câblages s'effectue avec les files dégainé le plus court possible(voir image du noyau RJ45 femelle)
| Enfin certain fabriquant on tendance à ne pas respecter cette normalisation,surtout dans le domaine grand public(box adsl,...)donc attention au câblage. |  |
Je vais différencier le câblages réseaux pour le particulier(pavillon) et pour le professionnel(bureaux) car les exigence ne sont pas les mêmes:
Pour le pavillon on par du faite que la prise RJ45 peut servir pour déployer le réseaux Ethernet, TV ou téléphone et même les trois à la fois(on utilise des dédoubleurs)
Pour les professionnels on préfère déployer 2 RJ 45 par poste de travail; une pour l'informatique et une pour le téléphone(on n'utilise pas les RJ45 pour la TV)
Mais aujourd'hui on peut avoir une seule prise pour les deux, avec l'arrivée du téléphone sur IP.
| Attention si on dédouble une RJ45 le débit du réseau Ethernet serra au maximum de 100Mbits(100BASE-T) car pour avoir un débit de 1Gbit/s(1000BASE-T) on à besoin des 4 paires. |  |
Ce qui suit concerne plus l'utilisateur professionnel.
Ces différent éléments suivent des normes bien précise établi pour le monde entier.
On différencie la catégories du câblages suivant la fréquence et le débit supporté(et d'autre élément plus complexe que je ne décrirait pas ici):
| Catégories | Fréquense(MHz) | Débit(Mbit/s) | Longeur Maxi(Métre) | Domaine d'application |
| Catégorie 3 | Utilisé en téléphonie | |||
| Catégorie 5 | < 100 | < 100 | 100 | Ethernet 10BASE-T et 100BASE-T |
| Catégorie 5e | < 155 | < 1000 | 100 | Ethernet 100BASE-TX et 1000BASE-T |
| Catégorie 6 | < 250 | < 1000(1Gbit/s) | 100 | Ethernet 1000BASE-TX |
| Catégorie 6a | < 500 |
< 10000(10Gbit/s) | 100 | Ethernet 10GBASE-T |
| Catégorie 7 | < 600 |
< 40000(40Gbit/s) |
Des tests précis sont effectuer pour valider les réseaux informatique câblé, avec des testeurs spécifiques:
Le câblage installé dans un réseau local de bureau doit répondre à des critères très stricts pour gérer le trafic Ethernet. Nous utilisons différents types de testeur pour s’assurer que les réseaux répondent à ces exigences.
Le matériel que j'utilise dépend des câbles à tester et leurs utilisation.
Par exemple, si je suis sur une utilisation domestique je teste simplement la continuité,la longueur et les courts-circuits d’un câble installé entre une prise dans la zone de travail et un répartiteur avec un testeur sans certifications du réseau.
Par contre,pour une utilisation professionnelle je vérifie un grand nombre de paramètres afin de garantir la conformité suivant la catégorie d’un câble, j'utilise un testeur(en location) capable d'effectuer une certification. Ce type de testeur peut générer des rapports qui montrent la conformité du câblage installé. Il me permet ainsi de télécharger des données de certification, et de remettre un rapport au client (exemples de testeur: Fluke Network, IDEAL Network)
Le matériel que j'utilise dépend des câbles à tester et leurs utilisation.
Par exemple, si je suis sur une utilisation domestique je teste simplement la continuité,la longueur et les courts-circuits d’un câble installé entre une prise dans la zone de travail et un répartiteur avec un testeur sans certifications du réseau.
Par contre,pour une utilisation professionnelle je vérifie un grand nombre de paramètres afin de garantir la conformité suivant la catégorie d’un câble, j'utilise un testeur(en location) capable d'effectuer une certification. Ce type de testeur peut générer des rapports qui montrent la conformité du câblage installé. Il me permet ainsi de télécharger des données de certification, et de remettre un rapport au client (exemples de testeur: Fluke Network, IDEAL Network)
Les avantages de la fibre optique:
On n'est pas limité à 100 mètres comme la liaison cuivre et on peut atteindre 2000 mètres(voir pus)
La fibre est insensibles aux perturbations électromagnétiques.
Des vitesse de transfert beaucoup plus rapide,environ 100 fois plus élevées que le réseau cuivre.

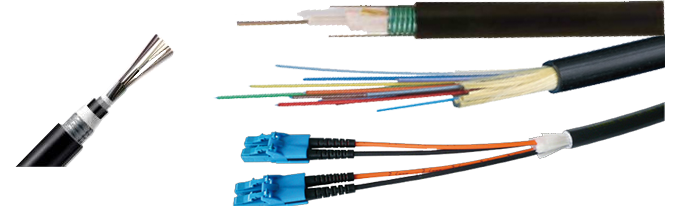

| Différente fibre et connecteur fibre |

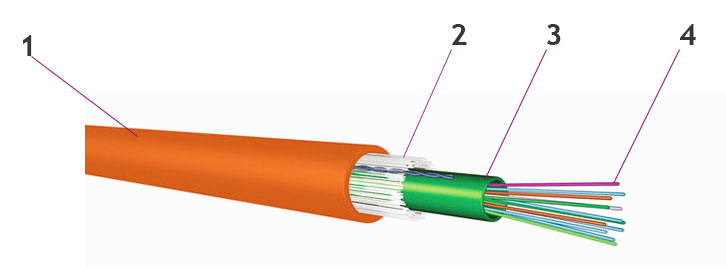

1-Gaine extérieure du câble
2-Kevlar ou fil d'aramide
3-Tube ou microgaine remplie de gel
4-fibre optique
|
 |
 |
Par contre la fibre reste plus fragile qu'un câble cuivre.
Il existe 2 types de fibre optique:
Fibre multimode et monomode.
La fibre multimode est utilisé sur des distance inférieure à 5Km et est limité en bande passante.
La fibre monomode peut être utilisée sur des distances supérieure à 5 km et une bande passante pratiquement illimité en théorie,mais plus coûteuse.
Idem pour les tests que les liaison cuivre, il s'effectue avec un testeur founissant une certification.
